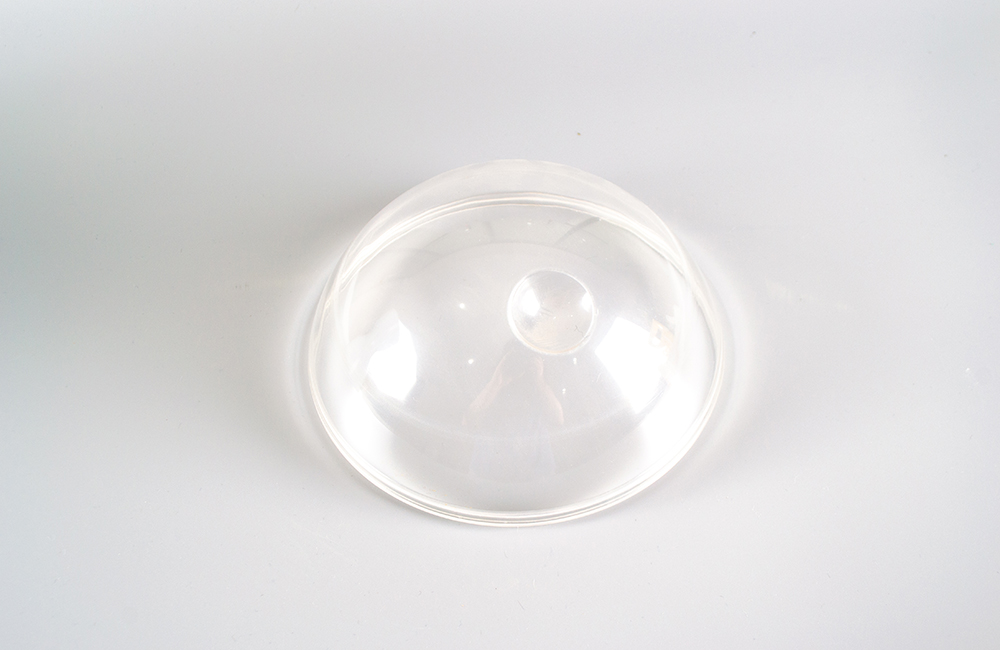

FDM（熔融沉積建模）3D打印技術(shù)通常用于制造具有特定層的三維物體，但直接打印全透明或半透明的模型較為困難，因?yàn)镕DM技術(shù)所使用的材料一般是不透明的。不過(guò)，可以通過(guò)以下幾種方法來(lái)實(shí)現(xiàn)透明或半透明效果：

一、材料選擇與處理

選擇合適的透明材料

透明ABS：這是一種在FDM打印中常用的透明材料。它具有較好的透明性，但是透明度可能會(huì)受到打印參數(shù)、模型幾何形狀等因素的影響。例如，在打印薄壁結(jié)構(gòu)時(shí)，透明ABS能展現(xiàn)出較好的透明效果，類(lèi)似于玻璃的質(zhì)感。

透明PETG：這種材料的透明度比透明ABS更高，且具有良好的機(jī)械性能和耐化學(xué)性。它在打印后的表面質(zhì)量較好，適合制作需要高透明度和一定強(qiáng)度的模型，如展示用的透明容器、燈具罩等。

特殊透明共聚物：有些廠家生產(chǎn)的專(zhuān)門(mén)用于FDM打印的透明共聚物材料，通過(guò)特殊的配方和工藝，能夠提供更高的透明度和更好的打印性能。這些材料可能在價(jià)格上相對(duì)較高，但在對(duì)透明度要求極高的場(chǎng)合下是比較理想的選擇。

材料改性

添加增透劑：在切片軟件中，可以通過(guò)調(diào)整設(shè)置來(lái)添加虛擬的“增透劑”。這實(shí)際上是通過(guò)改變打印參數(shù)，使得模型內(nèi)部的微觀結(jié)構(gòu)更加均勻，從而減少光線的散射，提高透明度。不過(guò)這種方法的效果相對(duì)有限，并且需要根據(jù)具體的材料和打印機(jī)進(jìn)行試驗(yàn)和優(yōu)化。

后處理改性：對(duì)打印完成的模型進(jìn)行后處理，例如使用化學(xué)試劑進(jìn)行表面處理。有些化學(xué)試劑可以填充模型表面的微小空隙，使表面更加光滑，從而提高透明度。但這種方法需要注意化學(xué)試劑的安全性和對(duì)模型材料的兼容性，避免對(duì)模型造成損壞。

二、打印參數(shù)優(yōu)化

層厚設(shè)置

減小層厚：較小的層厚可以使打印模型的表面更加光滑，減少層與層之間的臺(tái)階效應(yīng)，從而提高透明度。一般來(lái)說(shuō)，將層厚設(shè)置為0.1mm或更小可以獲得較好的效果。不過(guò)，減小層厚會(huì)增加打印時(shí)間和成本，并且對(duì)打印機(jī)的精度要求也更高。

自適應(yīng)層厚：一些先進(jìn)的切片軟件支持自適應(yīng)層厚功能。在模型的不同部位，根據(jù)其幾何形狀自動(dòng)調(diào)整層厚。例如，在平坦的區(qū)域使用較小的層厚以獲得更好的透明度，而在有角度或復(fù)雜幾何形狀的區(qū)域適當(dāng)增加層厚以保證打印的成功率。

打印溫度

精確控制溫度：不同的透明材料有不同的最佳打印溫度范圍。對(duì)于透明ABS，打印溫度一般在230 – 260°C之間；對(duì)于透明PETG，溫度通常在250 – 280°C之間。準(zhǔn)確控制打印溫度可以確保材料充分熔化，減少內(nèi)部的氣泡和空隙，從而提高透明度。

熱床溫度：保持適當(dāng)?shù)臒岽矞囟纫埠苤匾岽矞囟冗^(guò)高可能會(huì)導(dǎo)致模型底部過(guò)度固化，產(chǎn)生內(nèi)應(yīng)力，影響透明度；溫度過(guò)低則可能使模型無(wú)法很好地附著在打印床上，導(dǎo)致打印失敗。一般來(lái)說(shuō)，透明ABS的熱床溫度可以設(shè)置在80 – 100°C，透明PETG的熱床溫度可以設(shè)置在70 – 90°C。

打印速度

降低打印速度：較慢的打印速度有助于材料更好地沉積和融合，減少打印過(guò)程中產(chǎn)生的氣泡和縫隙。特別是對(duì)于透明材料，較低的打印速度可以使模型更加致密，提高透明度。但是，打印速度過(guò)慢會(huì)增加打印時(shí)間，所以需要在透明度和效率之間找到一個(gè)平衡點(diǎn)。

三、模型設(shè)計(jì)與后處理

模型設(shè)計(jì)優(yōu)化

避免復(fù)雜的內(nèi)部結(jié)構(gòu)：復(fù)雜的內(nèi)部結(jié)構(gòu)可能會(huì)導(dǎo)致打印過(guò)程中材料填充不均勻，從而影響透明度。在設(shè)計(jì)模型時(shí)，盡量采用簡(jiǎn)單的幾何形狀和流暢的結(jié)構(gòu)，避免過(guò)多的凹陷、凸起和狹窄的通道。如果必須設(shè)計(jì)復(fù)雜的內(nèi)部結(jié)構(gòu)，可以考慮將其分解為多個(gè)部分分別打印，然后通過(guò)膠水或其他方式組裝在一起。

設(shè)計(jì)平滑的表面：模型表面的粗糙度會(huì)直接影響透明度。在設(shè)計(jì)階段，應(yīng)盡量使模型表面光滑，避免銳利的邊緣和棱角?？梢允褂肅AD軟件中的曲面造型工具來(lái)創(chuàng)建光滑的表面，或者在切片軟件中設(shè)置適當(dāng)?shù)钠交惴▉?lái)減少表面的粗糙度。

后處理提高透明度

打磨拋光：打印完成后，使用砂紙或拋光膏對(duì)模型表面進(jìn)行打磨拋光。從低目數(shù)的砂紙開(kāi)始，逐漸過(guò)渡到高目數(shù)的砂紙，以去除表面的層紋和粗糙部分。最后使用拋光膏可以使模型表面更加光滑，進(jìn)一步提高透明度。例如，對(duì)于小型的透明模型，可以先用220目的砂紙打磨，然后用400目、600目的砂紙逐步打磨，最后用拋光膏拋光，可以得到較好的效果。

化學(xué)拋光：對(duì)于一些特殊的材料和要求較高的透明度場(chǎng)景，可以使用化學(xué)拋光的方法。使用合適的化學(xué)試劑（如丙酮等，但要注意安全和防護(hù)），將模型浸泡在試劑中一段時(shí)間，可以使模型表面更加光滑。不過(guò)，這種方法需要嚴(yán)格控制浸泡時(shí)間和試劑濃度，以免對(duì)模型造成損壞。
