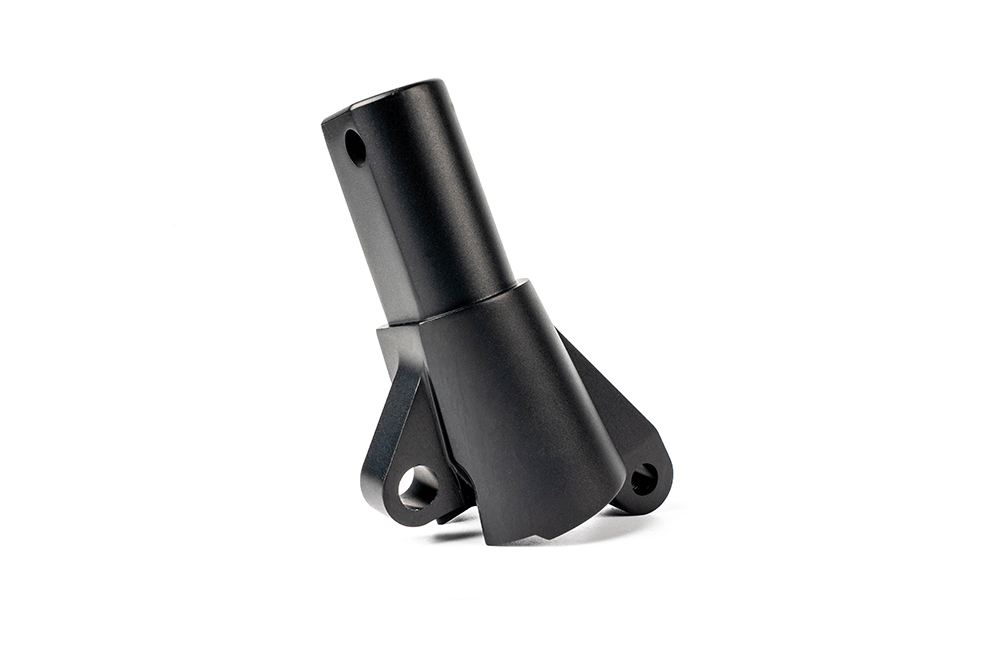

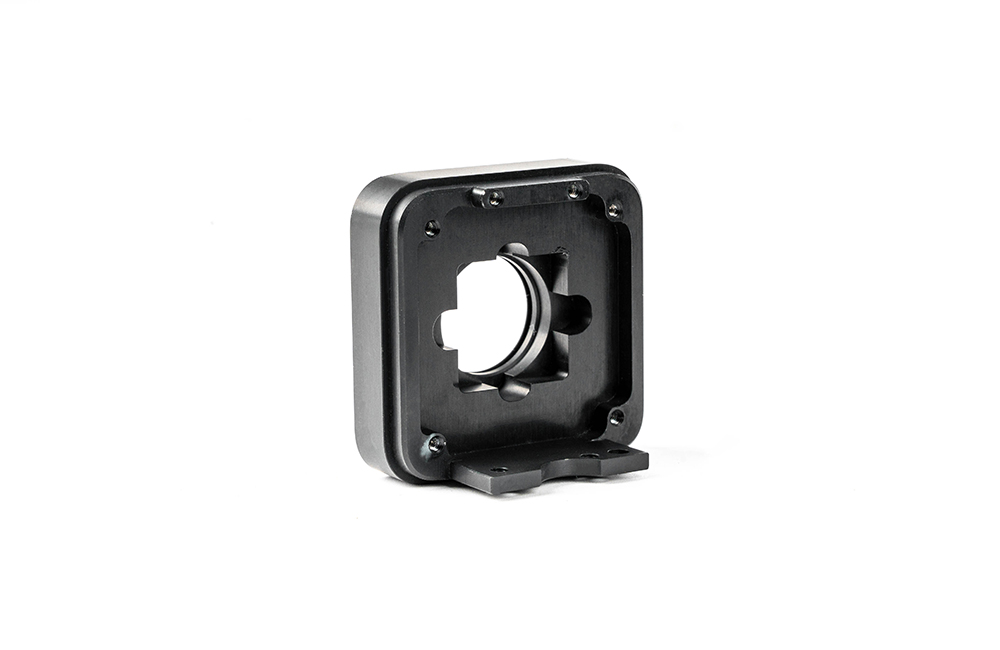

在CNC（計(jì)算機(jī)數(shù)字控制）加工手板模型后進(jìn)行發(fā)黑處理，可以提升模型的外觀效果和表面性能。以下是幾種常見(jiàn)的發(fā)黑處理方法及其步驟：

一、化學(xué)氧化發(fā)黑

原理

化學(xué)氧化是利用化學(xué)溶液與金屬表面發(fā)生化學(xué)反應(yīng)，生成一層黑色的氧化膜，從而達(dá)到發(fā)黑的效果。這種方法適用于一些金屬材料（如鋼鐵）的手板模型，能夠提高模型的耐磨性和耐腐蝕性。

材料和設(shè)備準(zhǔn)備

化學(xué)溶液：根據(jù)金屬材料選擇合適的氧化劑，例如對(duì)于鋼鐵材料，可使用氫氧化鈉、亞硝酸鈉等配制的氧化溶液。一般濃度控制在一定比例范圍內(nèi)，如氫氧化鈉可以是300 – 500ml/L，亞硝酸鈉50 – 100ml/L。

容器：選用耐化學(xué)腐蝕的塑料容器或不銹鋼容器來(lái)盛裝化學(xué)溶液，避免與化學(xué)溶液發(fā)生反應(yīng)而影響發(fā)黑效果。

加熱設(shè)備：如加熱爐或熱水浴鍋，用于控制化學(xué)溶液的溫度。溫度通?？刂圃?00 – 140°C之間。

操作步驟

預(yù)處理：首先對(duì)手板模型進(jìn)行徹底的清潔，去除表面的油污、雜質(zhì)等。可以使用金屬清洗劑和刷子進(jìn)行清洗，然后用清水沖洗干凈并晾干。

化學(xué)氧化處理：將預(yù)處理后的模型完全浸泡在化學(xué)溶液中，確保模型表面都接觸到溶液。根據(jù)溶液的溫度和濃度，控制浸泡時(shí)間。一般在100°C左右的溶液中，浸泡時(shí)間約為10 – 30分鐘。在浸泡過(guò)程中，要注意觀察模型表面的顏色變化，當(dāng)達(dá)到理想的黑色時(shí)，及時(shí)取出模型。

后處理：取出模型后，立即用清水沖洗干凈，以去除殘留的化學(xué)溶液。然后進(jìn)行干燥處理，可以使用吹風(fēng)機(jī)或自然晾干。最后，對(duì)模型表面涂抹適量的防銹油，提高其抗腐蝕性。

二、電化學(xué)發(fā)黑（陽(yáng)極氧化）

原理

電化學(xué)發(fā)黑是利用電解原理，以金屬手板模型為陽(yáng)極，在特定的電解液中通過(guò)電流作用使金屬表面形成黑色的氧化膜。這種方法可以得到均勻、致密的黑色涂層，且可以通過(guò)控制電流密度和時(shí)間來(lái)調(diào)整氧化膜的厚度和顏色深度。

材料和設(shè)備準(zhǔn)備

電解液：常用的電解液有硫酸、鉻酸等組成的混合溶液。例如，硫酸濃度可以為150 – 200ml/L，鉻酸50 – 80ml/L。

電源：直流電源，能夠提供穩(wěn)定的電流，電流大小可根據(jù)模型尺寸和所需氧化速度進(jìn)行調(diào)整，一般控制在1 – 5A/dm2。

電極：除手板模型作為陽(yáng)極外，還需要一個(gè)陰極材料，如鉛板或不銹鋼板。

電解槽：耐酸堿腐蝕的塑料或橡膠制成的容器，用于盛裝電解液和放置電極。

操作步驟

預(yù)處理：與化學(xué)氧化發(fā)黑類似，要對(duì)模型進(jìn)行清潔、除油和除銹等預(yù)處理工作，保證金屬表面具有良好的導(dǎo)電性和純凈度。

裝夾模型：將處理好的模型裝夾在陽(yáng)極位置，確保模型與電極連接良好且部分浸入電解液中。陰極材料也放置在電解液中，并與電源負(fù)極連接。

電解發(fā)黑：開(kāi)啟電源，緩慢調(diào)節(jié)電壓和電流。初始電壓可以較低（如1 – 2V），然后逐漸升高到合適的工作電壓（3 – 5V）。在電解過(guò)程中，會(huì)產(chǎn)生氣泡和熱量，要注意控制電解液的溫度，一般不超過(guò)40°C。根據(jù)所需的黑色深度，電解時(shí)間可以從幾分鐘到幾十分鐘不等。

后處理：電解完成后，關(guān)閉電源，取出模型。先用清水沖洗，然后進(jìn)行中和處理，即將模型浸泡在稀堿溶液（如氫氧化鈉溶液，濃度為100 – 200ml/L）中1 – 2分鐘，以中和殘留的酸性電解液。之后再次用清水沖洗干凈，干燥并涂上防護(hù)油。

三、熱處理發(fā)黑（烤黑）

原理

熱處理發(fā)黑是通過(guò)加熱金屬手板模型，使其表面在高溫下與氧氣或其他物質(zhì)發(fā)生反應(yīng)，形成黑色的氧化層。這種方法簡(jiǎn)單易行，但顏色均勻性和可控性相對(duì)較差，適用于對(duì)精度要求不高的手板模型。

材料和設(shè)備準(zhǔn)備

加熱設(shè)備：如箱式電阻爐、高頻感應(yīng)加熱設(shè)備等，能夠?qū)⒛Ｐ图訜岬剿璧臏囟取?/p>

防護(hù)涂料（可選）：如果擔(dān)心模型在加熱過(guò)程中被氧化過(guò)度或產(chǎn)生不均勻的顏色，可以涂抹一些耐高溫的防護(hù)涂料。

操作步驟

預(yù)處理：同樣要對(duì)模型進(jìn)行清潔處理，去除表面的雜質(zhì)和油污。

加熱處理：將模型放入加熱設(shè)備中，逐漸升溫至200 – 400°C。升溫速度不宜過(guò)快，一般控制在10 – 20°C/min。在目標(biāo)溫度下保持一定時(shí)間，通常為30 – 60分鐘，直到模型表面呈現(xiàn)出均勻的黑色。

冷卻處理：加熱完成后，讓模型在空氣中自然冷卻或者采用風(fēng)冷方式冷卻。如果在加熱過(guò)程中使用了防護(hù)涂料，冷卻后要及時(shí)去除涂料，露出黑色的表面。

需要注意的是，在進(jìn)行發(fā)黑處理之前，一定要了解手板模型的材料特性和后續(xù)使用要求，選擇合適的發(fā)黑方法。同時(shí)，在操作過(guò)程中要做好安全防護(hù)措施，如佩戴手套、護(hù)目鏡等，因?yàn)榛瘜W(xué)溶液和高溫處理都可能對(duì)人體造成傷害。
